屋内外対応 喫煙ブース
業界唯一の環境配慮型喫煙ブース
近年路上禁煙や建物内禁煙が進んでおりますが、 オフィスビルの付近や駅前、コンビニの入口付近などで、灰皿の周りに喫煙者が集まり、 周囲に煙がただよっている様子をよく見かけます。 厚生労働省の「職場における受動喫煙防止対策に関する検討会報告書」においても、 屋外に喫煙所等を設置する場合は、たばこ煙が屋内に流入しないことや、付近を通る労働者が たばこ煙にばく露しないように配慮が必要としています。
喫煙ブース内の空気環境は、厚生労働省の分煙効果判定基準や、神奈川県受動喫煙防止条例などの法令基準にも配慮した設計になっています。
喫煙ブース内で発生したタバコの煙はトルネックスの高性能集塵・脱臭フィルタ換気システムを使って集塵・脱臭し、きれいな空気にした後で排気します。
屋外空間に設置しても周辺の受動喫煙を抑制することができる環境配慮型の喫煙ブースです。
標準使用人数
4-10人
設置スペース目安
3-8m²
以上
主な機能
- 機能アイコンのご説明
-
特殊技術「人工竜巻形成技術」を応用しています。
タバコの煙を直接吸い込みます。
人を検知し、自動運転します。
移動に便利なキャスターが付いています。
人を検知し、自動運転します。
室内のレイアウトに合わせて専用設計します。
乱気流を抑制して粉塵の拡散を防止。
特殊技術「強制負圧制御技術」を応用しています。
空気の層で遮断するエアカーテン技術。
特殊活性炭フィルタを使用しています。
タバコの火を対流作用と酸欠作用で自動的に消火します。
天然植物精油使用の森林消臭剤で中和消臭します。
ほこりセンサを搭載で省エネ運転。
たばこの臭気3成分を95%以上、TVOCを95%以上除去します。
シャープ株式会社のプラズマクラスター技術を搭載しています。
大幸薬品株式会社のクレベリンＧが搭載されています。

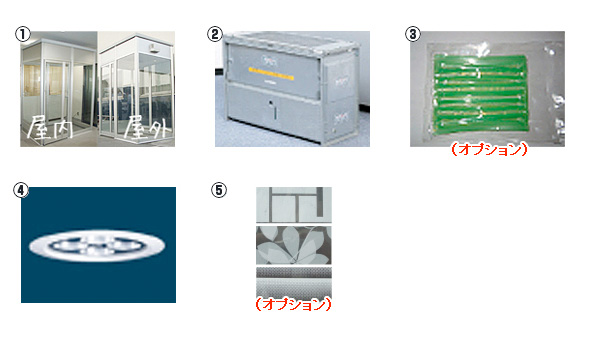

①ローコストで屋内、屋外どちらにも設置可能
屋内、屋外どちらにも設置可能。
換気型と空気清浄換気型の2タイプをご用意。
②周囲の環境に配慮したクリーン排気
トルネックスの高性能集塵・脱臭フィルタ換気システムを搭載。
外部フィルタで清浄後の空気を排気します。
屋内設置の場合、建物の外に排気することで、改正健康増進法の基準を満たすことができます。（喫煙室入口の風速0.2ｍ/s以上）
③自然の力でタバコのニオイを消臭（オプション）
天然成分フィットンチッドでタバコの臭いを中和・消臭。
④LED照明でCO2削減
室内照明にLEDダウンライトを採用し、省エネとメンテナンスに配慮。
⑤シーンに合わせた自由なイメージ（オプション）
ガラス面などにグラフィックシートを貼ることで、設置場所に合わせた自由なイメージを演出できます。
⑥安心・安全の構造設計
耐震性、耐候性に優れた安心、安全の構造設計を実現しました。

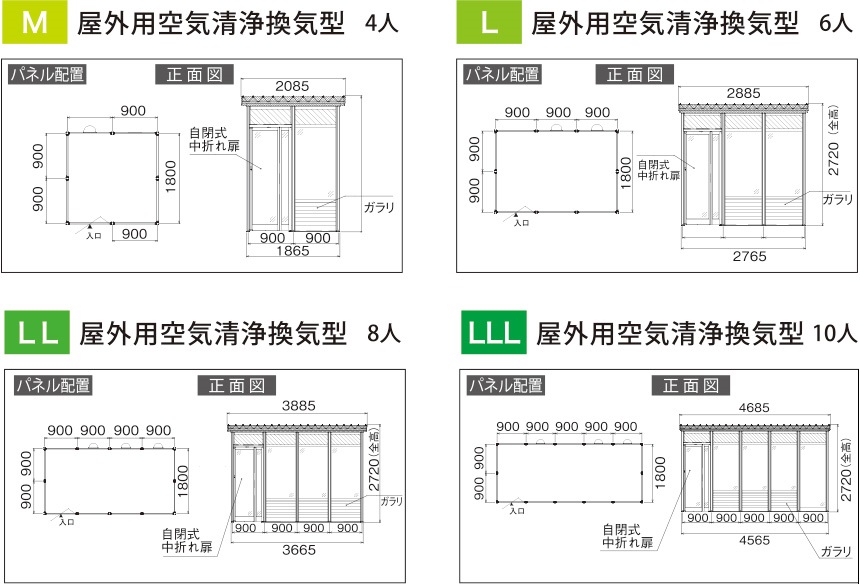

製品仕様
| 品名 | M型屋外用 空気清浄換気型 |
L型屋外用 空気清浄換気型 |
LL型屋外用 空気清浄換気型 |
LLL型屋外用 空気清浄換気型 |
|---|---|---|---|---|
| 集塵効率(%)(計数法0.3μm) | 95 | |||
| 処理風量(約 m³/min) | 12.0 | 12.0×2 | 12.0×3 | 12.0×3 |
| 電源(v) | AC100 50/60Hz | |||
| 消費電力(w) | 約165/220 | 約315/425 | 約470/635 | 約475/640 |
| 利用人数(名) | 4 | 6 | 8 | 10 |
| プレフィルタ | ＳＵＳ24メッシュ | |||
| メインフィルタ | 2段荷電式電気集塵機 | |||
| 脱臭フィルタ | HCフィルタ(活性炭＋無機脱臭剤) | |||
| 重量(kg) | 約455 | 約600 | 約765 | 約865 |
| 照明設備 | LEDダウンライト2灯 | LEDダウンライト3灯 | LEDダウンライト4灯 | LEDダウンライト5灯 |
| 柱 | 異形押出アルミ型材 | |||
| ガラス | 強化ガラス(t=5mm) | |||
| 欄間/ガラリ | アルミ(t=1mm) | |||
| 天井 | アルミ板(t=2mm) | |||
| 出入口扉 | 自閉式中折扉（アルミ製） | |||
| オプション | グラフィックシート/消臭剤/コーナー灰皿/コーナー小物置台 | |||
| 屋根(折板屋根) | ガルバリウム鋼板(t=0.8mm) | |||
※本体組立費は、別途かかります。
※法令規制の対応（届出・確認等）が必要になる場合がございます。
※部材の仕様・価格については、品質向上のため予告なく変更する場合がございます。
※運送費は、地域によって異なります。都度営業担当までご確認下さい。
※敷地内、防災区域等制限により、設置できない場合もございます。施設側のご確認願います。
※既設ダクト繋ぎ込みについては、フレキシブルダクトを使用し、既設ダクトへの接続を行います。エアバランス等の調整は行いません。
※電気工事・屋外基礎工事・防災工事等の費用は含まれておりません。
※寒冷地（積雪対応）の屋根については別途。
※ペース固定では、OAフロアーやタイル等の場合は施工できない場合がございます。
※現場調査費・施設打ち合せ費・諸官庁打ち合せ費等は含まれておりません。
※屋外でのご利用の場合、設置条件により雨水等が侵入する可能性があります。
※推奨使用条件：設置周囲温度0〜40°C／湿度80％以下
資料ダウンロード
お問い合わせ
フォームが表示されるまでしばらくお待ち下さい。
恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。
関連製品
関連コンテンツ
導入事例
※導入先名称、企業名については、取材当時の表記となっております。

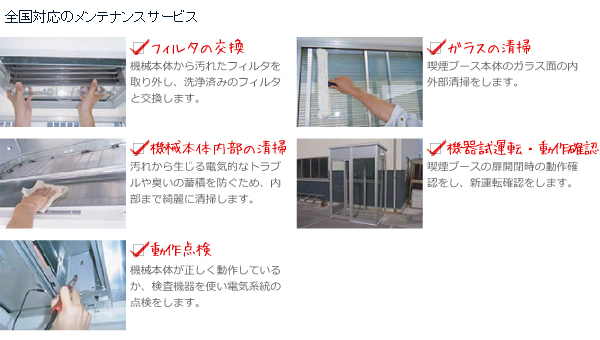

※定期的なメンテナンスをお奨めします。
「トルネック スシリーズ」の強力な吸引力と集塵力を維持するために、年間のメンテナンス契約をお奨めしております。
お手入れをしないまま使い続けると、火災・故障・破損の原因になります。お気軽にお問い合わせください。
なお、当社のメンテナンスサービス以外のメンテナンスや修理による事故・火災・故障・破損につきましては、責任を負いかねますのであらかじめご了承ください。
※トルネックスシリーズはタバコの煙の粒子状物質は捕集しますが、一酸化炭素等のガス成分は除去できませんので、必ず換気を行ってください。
